Benötigtes Material:

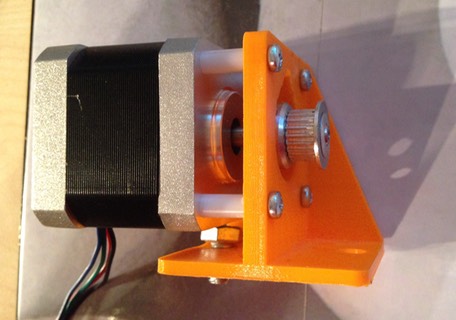

— 3 x Motor NEMA 17 vormontiert mit Halterung
— 3 x Umlenker vormontiert
— 6 x Nutstein M6
Zusammenbau:

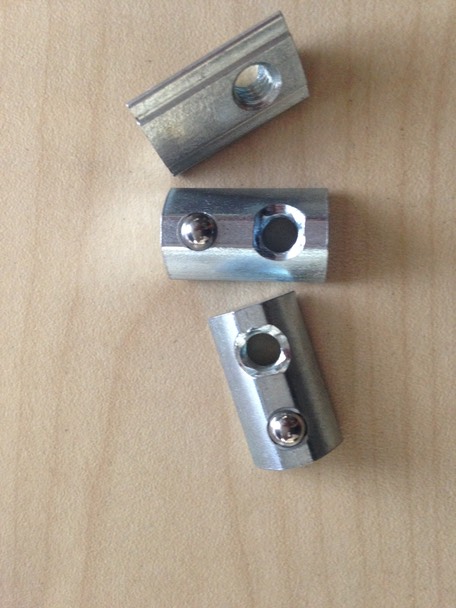

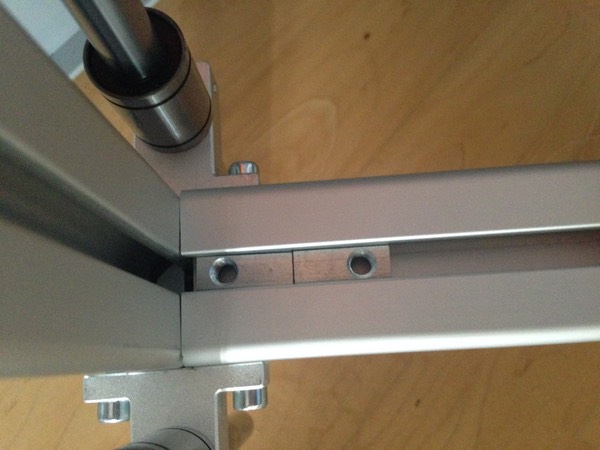

Nutsteine oben auf Alu Profil 40x40x250 montiere. Siehe Foto

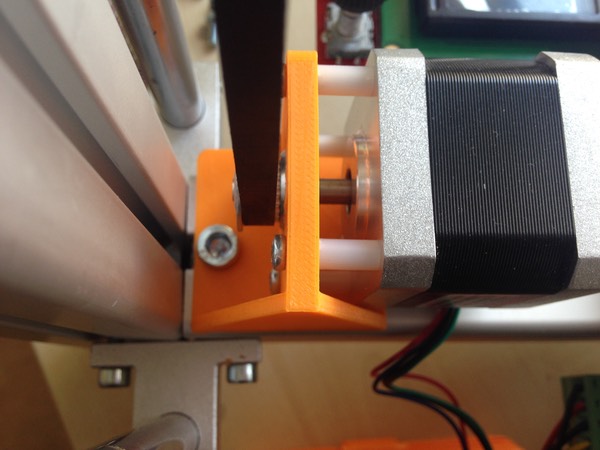

Motoren mit hilfe der Nutsteine befestigen. Abstand zum vertikalen Alu-Profil ~1mm

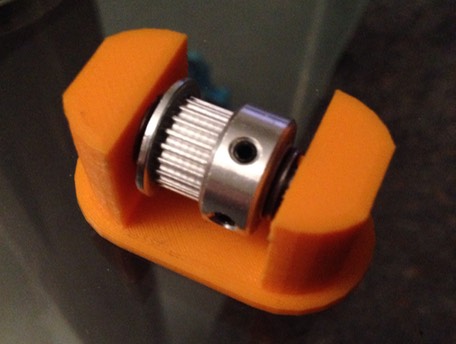

Die Umlenkhalter von oben in die Deckplatte einführen und in der Mitte zentrieren.
Um diese besser moniteren zu können, empfiehlt es sich, die Tischplatte kurz zu entfernen.
Die Motoren sind mit

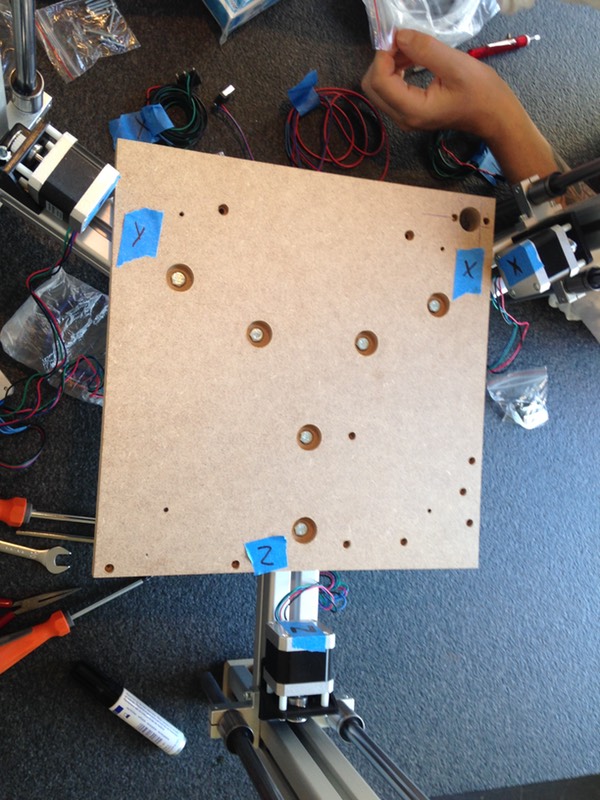

F = Feeder
X,Y,Z = Achsen beschriftet.
Man sollte darauf achten, dass die entsprechenden Motoren and den für sie vorgesehenen Orten montiert werden.

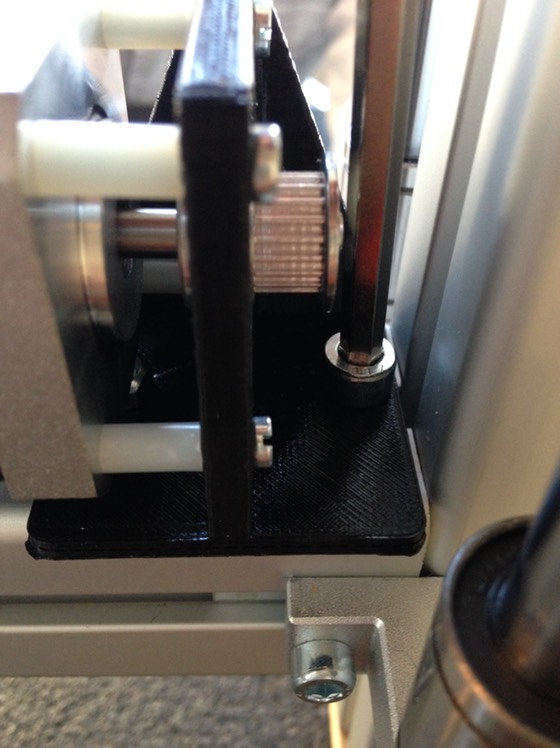

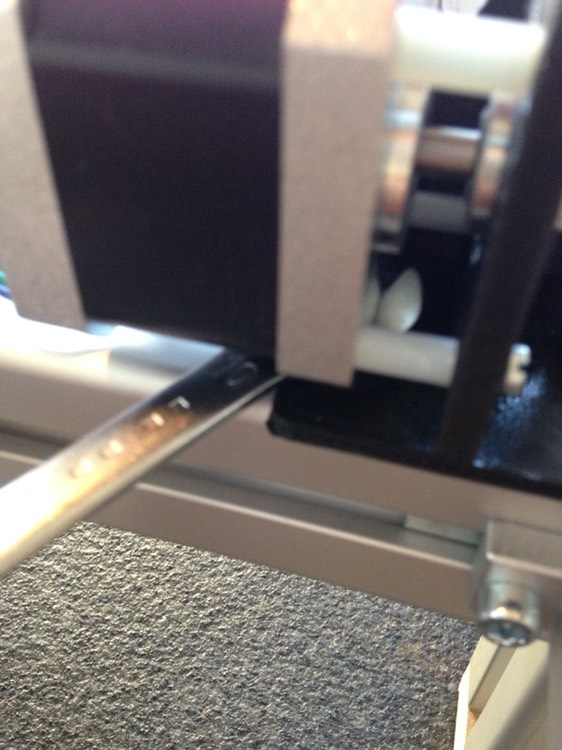

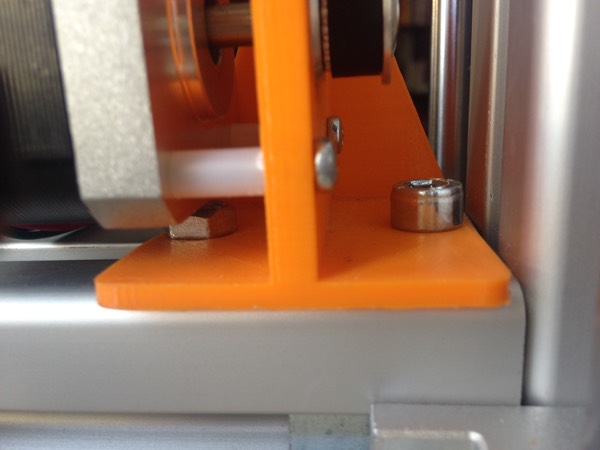

Die Motoren mit den Imbus und Sechskant-Schrauben in die dafür vorgesehenen Nutstücke schrauben. Zwischen Motorhalterung und dem vertikalen Aluprofil sollte ca 1mm Abstand sein.
Die Kabel zu den Motoren sind wie folgt:
X: 40cm
Y: 50cm
Z: 40cm
F: 120cm
