Benötigtes Material:
— 3 x Schlitten (gedruckt)
— 3 x Riemenhalter / Spanner (gedruckt)
— 12 x Kabelkinder
— 6 x Schraube M3x25
— 6 x Stopmutter M3
— 12 x PVC Distanzhülse 3mm
— 2 x Schraube M3x30
— 1 x Mutter M3
Zusammenbau:
Gewinde M3 für Riemenhalter / Spanner schneiden in Schlitten
Vorsicht. nicht kaputt machen!! Schmilzt recht schnell.. langsam..

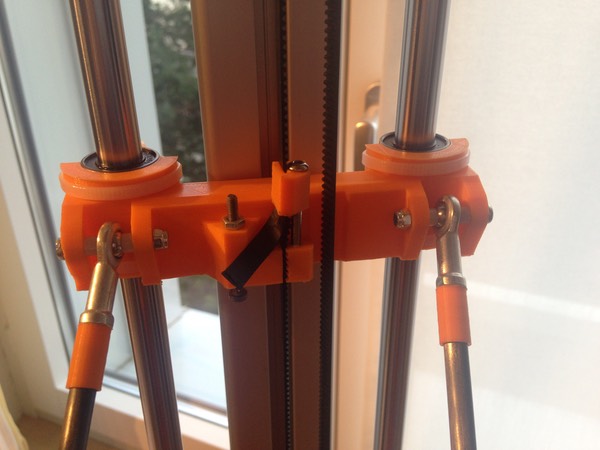

Danach Schlitten mit Kabelbinder an Lineare Kugellager montieren
Endstop Schraube montieren. Etwas Locktide benutzen, damit Schraube nicht von selbst verstellt.

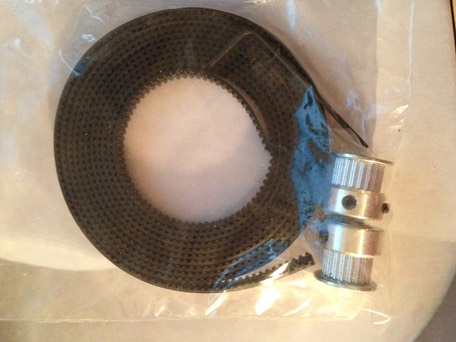

Den Riemen montieren und mit Spanner und M3x30 spannen. Darauf achten, das oben und unten der Motor / Umlenkrolle in der Flucht mit dem Riemen ist.
Die Stangen montieren mit M3x25 und Stopmutter sowie 2 PVC 3mm Distanzhülsen.
